Fundações indiretas ou profundas

Fundações indiretas ou profundas As fundações indiretas são fundação profundas, pois elas são usadas em terreno com pouca resistência a peso, neste caso os elementos estruturais tem que ser maiores e mais complexo para resistir determinados tipos de cargas das edificações a serem implementadas neste tipo de fundação.

fundações indiretas ou profundas (1)
fundações indiretas ou profundas (1)

As fundações indiretas tem como objetivo receber a carga e transmitir esta carga para o solo com o atrito lateral e também na sua ponta, quando ao seu fincado no solo encontre um solo mais firme ou de resistência mais alta no fundo.

Ao entrar no solo a fundação direta trabalham com o atrito lateral em todas suas superfícies, e elas podem ser no formato cilíndrico e também prismático, assim dando mais resistência. Este tipo de fundação também tem a função de resistir a movimentos horizontais das edificações, pois por sua profundidade instalada ela se movimenta muito pouco.

Fundações indiretas ou profundas

Estacas

As estacas são peça grande cilíndricas ou prismática, que são cravadas no chão ou então são feitas diretamente no solo, por meio de perfurações feita por maquinas, que após a perfuração enchem todo o buraco de concreto.

As estacas recebem esforços axiais de compressão. Estes esforços são recebidos pelo terreno assim criando um atrito entre o terreno e estaca até que a mesma encontre a camada mais profunda do solo.

fundações indiretas ou profundas (1)
fundações indiretas ou profundas (1)

Blocos de coroamento das estacas

Um elemento que deve ser criado sobre a estaca, é o bloco de coroamento da estaca, que permite a divisão de peso de forma mais uniforme sobre a estaca, que recebe um bloco de concreto em sua “cabeça” para nivelamento do elemento estrutural. Em alguns casos são combinadas varias estacas para somente um coroamento da estaca.

fundações indiretas ou profundas (1)
fundações indiretas ou profundas (1)

Estaca broca

Este tipo de fundação é muito comum na casa brasileiras, pois pode ser feita de forma manual in loco no canteiro de obra, e como é muito simples de ser feita muitos profissionais a usam nas obras.

O mais recomendado é eu um engenheiro calculista coloque em projeto os tamanhos das brocas a serem feitas no local, para assim ter mais segurança no projeto a ser feito pelos profissionais da obra.

A estaca broca, deve ser feita com um trado, que consiste em uma ferramenta que tem quatro facas na sua extremidade, e deve ser apoiada no solo e ser manuseada em giro diretamente no chão onde será feita a estaca broca. Após a confecção do buraco no terreno deve ser inserido o concreto que deve ser vibrado ou então apiloado para que esta estaca broca fique homogenia e sem fissuras.

fundações indiretas ou profundas (1)
fundações indiretas ou profundas (1)

Estacas escavada

Este tipo de estaca é feito por maquinas com equipamento de perfuração, é são feitas após a terraplanagem e locação do terreno, para sim a transferência do projeto e início da obra.

A grande vantagem deste tipo de fundação é o fato de não prejudicar as edificações vizinhas, e tem por sua velocidade de trabalho. Além disso podemos também fazer uma análise do solo, pois a broca de escavação vai a uma profundidade muito extrema, então podemos entender melhor como o solo daquela região funciona.

Este tipo de estaca é indicado para terrenos que não tenham agua na sua superfícies nem lençóis freáticos por perto, pois a agua dificulta a execução da estaca.

fundações indiretas ou profundas (1)
fundações indiretas ou profundas (1)

Estaca strauss

Para inicia a produção da estaca Strauss utilizamos um soquete para que o mesmo abra uma perfuração na superfície do solo, após abrir um determinado furo trocamos o soque para um soque com uma janela para o carro sair por esta janela, e também colocamos nas bordas o molde da estaca para ser formado durante a perfuração.

Chegando na profundidade projetada, iniciamos a inserção de concreto, e retiramos o molde da estaca usamos um sistema apiloamento e vibração deste concreto, para gerar uma estaca uniforme.

fundações indiretas ou profundas (1)
fundações indiretas ou profundas (1)

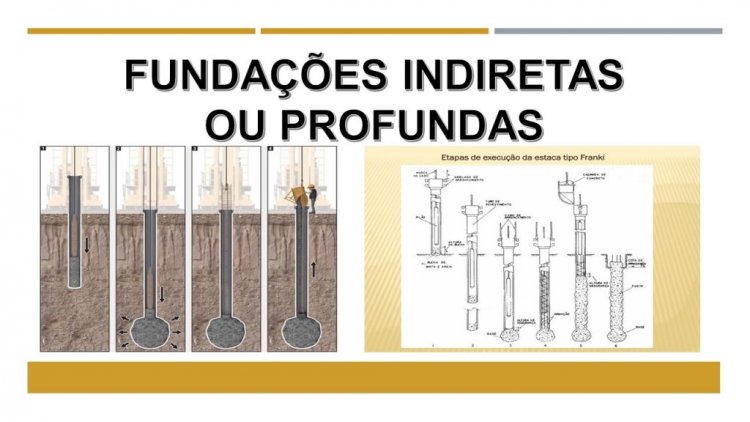

Estaca franki

Na estaca franki é muito simples a forma de ser feita, mas exige um maquinário complexo para sua execução.

Se inicia com um pilão em uma escavação pré feita, assim se adiciona concreto ou algum material arenoso para que o pilão possa exercer pressão sobre este material, assim movimentando o solo com batidas  até chega a profundidade desejada ou projetada.

Após o furo ser feito no fundo é feito um bulbo de concreto por força das marteladas que o pilão leva, então se coloca o concreto e finaliza a esta franki. Este tipo de estaca deve ser muito bem estuda para ser implementado, pois tem que se levar em consideração a edificações vizinhas, pois as batidas do pilão podem gerar problemas na edificação vizinha.

fundações indiretas ou profundas (1)
fundações indiretas ou profundas (1)
